一站式PCBA加工廠家今天為大家講講電路板PCB抄板打樣怎么提速?電路板PCB抄板打樣提速秘籍。電路板抄板打樣提速可通過以下方法實現：

　　電路板PCB抄板打樣提速秘籍!

　　一、技術流程優化：縮短核心環節耗時

　　高精度掃描與智能圖像轉換

　　采用專業設備對電路板進行高分辨率掃描(精度達0.02mm)，確保一次成像準確率，避免重復掃描。

　　通過智能軟件將掃描圖像快速轉換為可編輯的PCB文件格式，速度較傳統方式提升40%，減少人工繪制時間。

　　元器件識別與BOM清單同步生成

　　工程師在掃描過程中同步記錄元器件參數，生成BOM清單初稿，省去傳統流程中30%的等待時間。

　　結合BOM清單提前啟動稀缺物料查詢，在PCB文件最終確認前鎖定貨源，縮短物料采購周期3-5天。

　　文件自動校對與DFM前置檢查

　　利用EDA軟件自動檢測線路連接邏輯，減少人工檢查時間50%以上，降低返工風險。

　　在文件提交前進行可制造性設計(DFM)分析，重點檢查元件極性標識、組件間距(如電容電阻最小間距10mil)、焊盤設計等關鍵點，減少70%返工風險。

　　智能拼板與柔性生產調度

　　應用智能拼板技術優化板材利用率，提高35%，降低生產成本的同時加速生產流程。

　　開辟24小時加急打樣專線，針對緊急訂單優先處理，并通過全流程數字化追蹤(如實時查看抄板、制板、貼片狀態)提升響應速度。

　　二、供應鏈垂直整合：減少跨環節溝通損耗

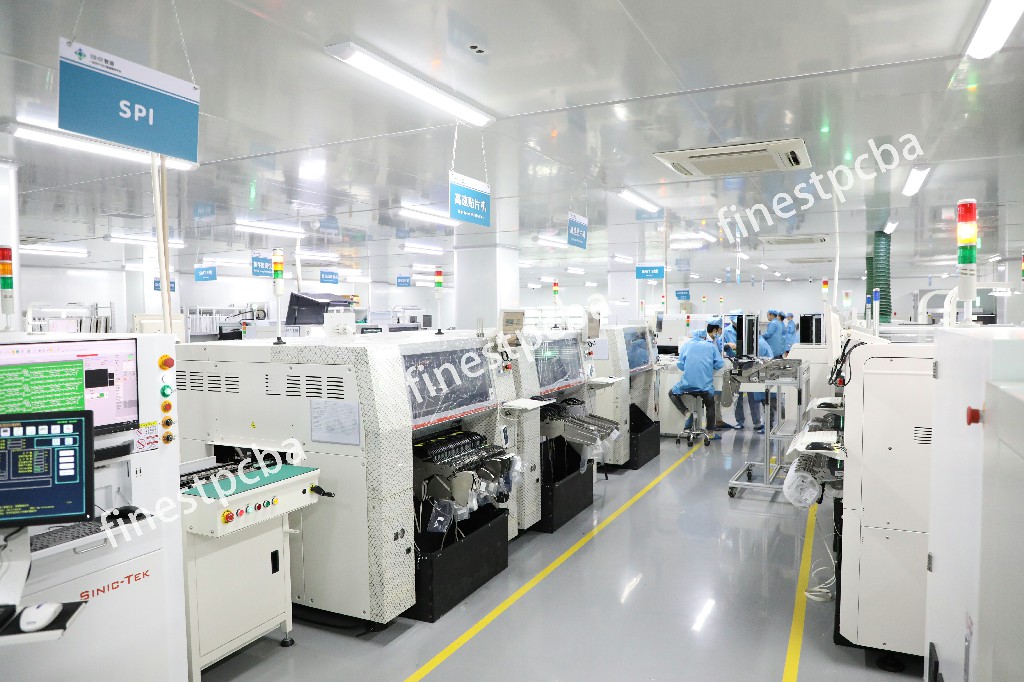

　　PCB制造與SMT貼片同園區流轉

　　將PCB制造與表面貼裝(SMT)貼片環節集中在同一園區完成，省去傳統外協廠間的物流時間(通常節省2-3天)，縮短整體周期。

　　模塊化測試體系與快速響應機制

　　建立通電測試→信號測試→功能驗證的三階測試流程，并構建常見電路板的測試用例庫，縮短測試方案設計時間。

　　測試工程師與抄板團隊同區域辦公，發現問題即時會商，避免跨部門溝通延遲，加速問題解決。

　　三、協同設計與優化：提前規避生產風險

　　抄板與打樣工藝參數提前匹配

　　在抄板階段與打樣廠確認最小過孔、阻焊顏色、層數堆疊等工藝參數，確保設計文件與生產能力兼容，避免樣板無法一次成功。

　　打樣前結合實際需求優化設計

　　調整走線寬度以提升電流承載能力，優化地線布線降低電磁干擾(EMI)，替換難采購或停產元器件，減少后續大規模生產隱患。

　　測試點前置設計

　　在抄板完成文件后即規劃測試點，使打樣完成后功能測試可快速展開，縮短驗證周期。

　　四、選擇專業服務商：利用行業資源與經驗

　　優先選擇有自有工廠的團隊

　　自有工廠可減少信息傳遞偏差，確保抄板與打樣環節無縫銜接，提升整體效率。

　　關注服務商的技術沉淀與案例經驗

　　選擇處理過復雜板案例(如2000+復雜板)的服務商，其成熟流程和經驗可顯著縮短交付時間。

　　利用加急服務政策

　　與服務商溝通加急生產、加急物流等選項，根據需求選擇合適方式，同時評估額外成本與風險。

　　關于電路板PCB抄板打樣怎么提速?電路板PCB抄板打樣提速秘籍的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
