一站式PCBA加工廠家今天為大家講講SMT貼片加工工藝標準有哪些規范要求?SMT貼片加工工藝標準技術規范。在醫療電子和汽車電子領域，SMT貼片打樣的工藝精度直接影響產品可靠性。作為通過ISO13485和IATF16949雙認證的專業PCBA制造商，我們總結出符合現代電子制造要求的打樣技術規范。

　　SMT貼片加工工藝標準技術規范

　　一、SMT貼片加工的核心工藝控制

　　1. 焊膏印刷精度控制

　　- 鋼網厚度公差：±0.005mm(針對0.12mm常規厚度)

　　- 印刷偏移量：≤0.05mm(采用日本MINAMI全自動印刷機實時校準)

　　- 焊膏覆蓋檢測：SPI設備100%檢測，厚度波動≤±8%

　　2. 精密元件貼裝標準

　　- 0201元件貼裝精度：±0.03mm(JUKI RX-7貼片機實現)

　　- BGA芯片對位精度：X/Y軸±0.025mm，θ軸±0.2°

　　- 異形元件特殊處理：LED/連接器采用定制吸嘴防損傷

　　二、打樣階段關鍵質量檢測節點

　　1. 焊接質量三維檢測體系

　　- 目視檢測(標準IPC-A-610G Class 2)：

　　- 焊點潤濕角≤40°

　　- 引腳吃錫長度≥元件高度的75%

　　- X射線檢測(BGA專項)：

　　- 焊球直徑一致性≥90%

　　- 空洞率≤12%(醫療類產品要求≤8%)

　　2. 過程參數追溯管理

　　- 回流焊溫度曲線存檔(每批次保存溫度曲線圖)

　　- 物料批次追溯(阻容件精確到供應商生產批次號)

　　- 鋼網使用記錄(記錄開孔尺寸修訂版本)

　　三、特殊工藝要求執行標準

　　1. 混合工藝板件管控

　　- 通孔回流焊(PTH)器件引腳突出高度：1.0-1.5mm

　　- 選擇性波峰焊遮蔽精度：保護區域誤差≤0.3mm

　　2. 高可靠性產品附加檢測

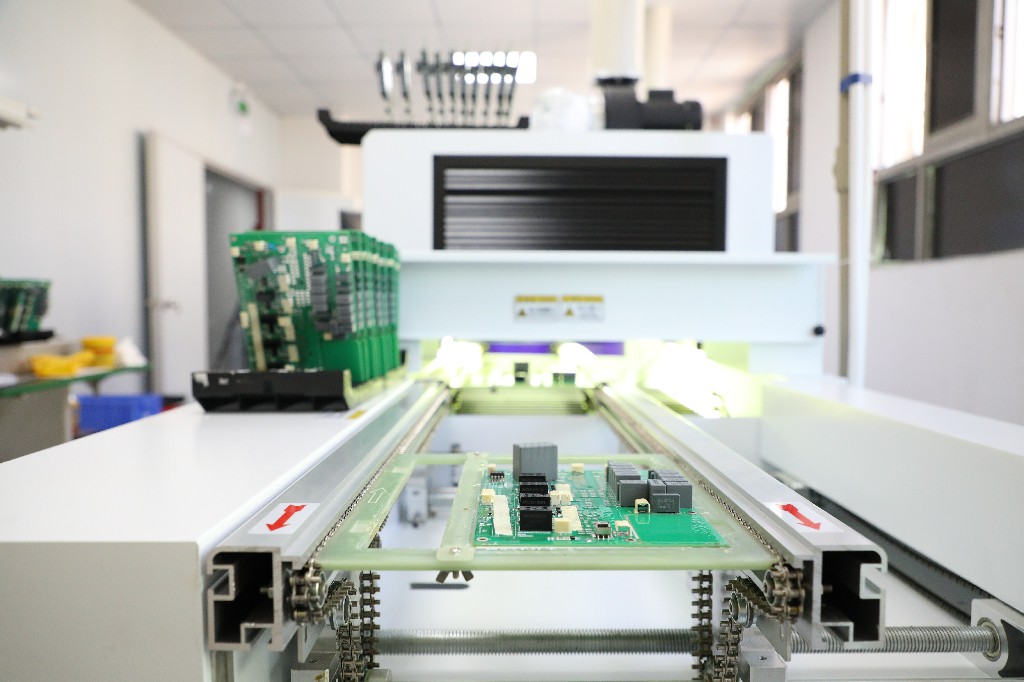

　　- 三防漆涂覆檢測：

　　- 膜厚20-50μm(超聲波測厚儀檢測)

　　- 覆蓋率≥95%(UV檢漏液測試)

　　- 應力測試：

　　- 彎曲測試(板厚1.6mm時變形量≤0.5mm)

　　- 跌落測試(1m高度3次無焊點開裂)

　　四、工程驗證與量產銜接標準

　　1. 可制造性驗證(DFM)報告

　　- 包含23項關鍵驗證指標：

　　- 元件間距沖突檢測

　　- 散熱焊盤鋼網開孔方案

　　- 測試點覆蓋率分析

　　2. 工藝轉換規范

　　- 打樣與量產參數偏差控制：

　　- 貼裝速度調整≤±15%

　　- 回流焊溫升斜率保持±2℃/s
